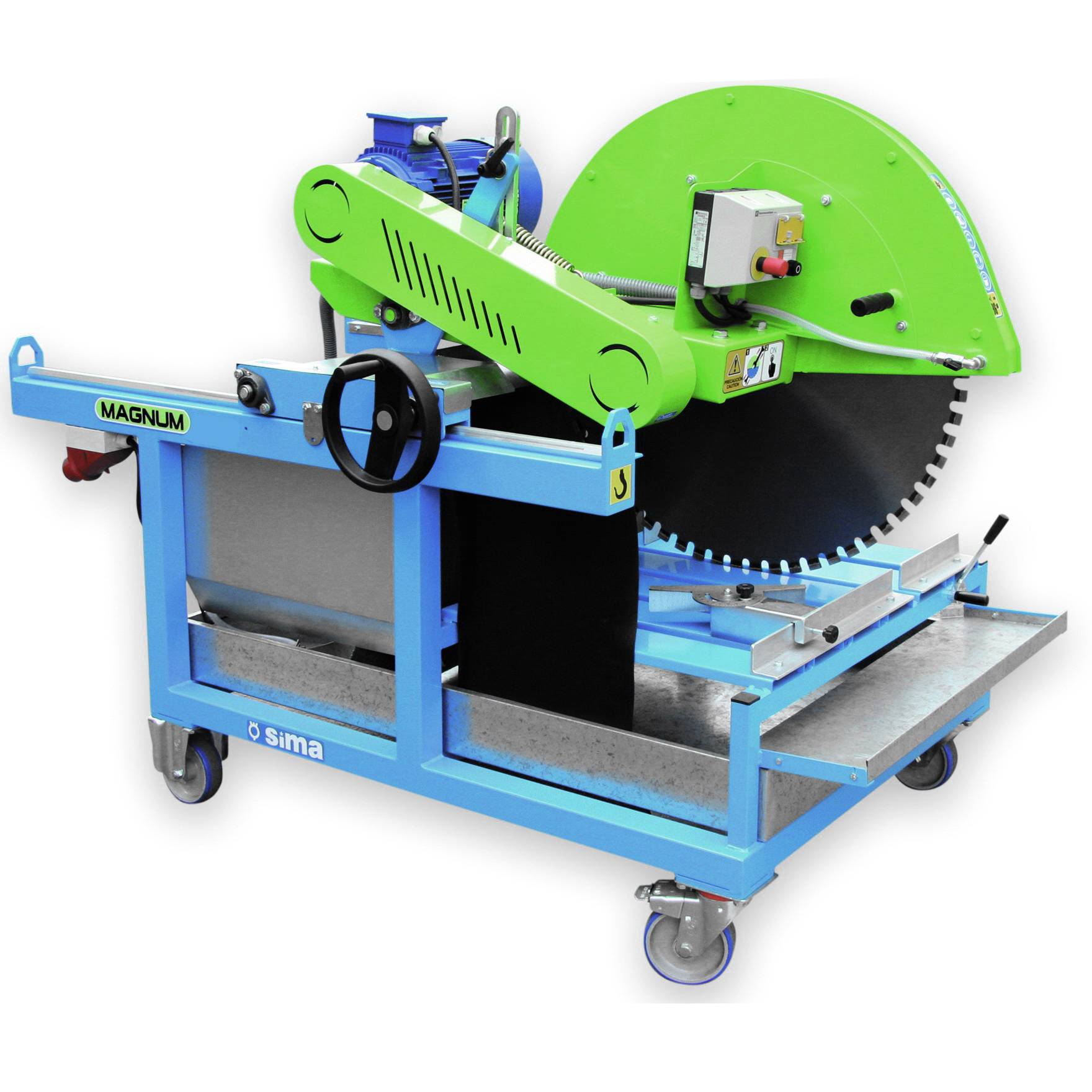

Mesa de corte húmedo Sima MAGNUM

Mesa de corte húmedo Sima MAGNUM

Gran capacidad de corte

Máquina con gran capacidad de trabajo y grandes prestaciones, ideal para cortar bloques de termoarcilla, así como para otros materiales de construcción eligiendo el disco apropiado.

Máquina construida en dos versiones, con potencias de 5,5Kw/7,5CV y 7Kw/10CV para discos de 700mm. y 1000 mm.

Por su gran potencia y envergadura de disco, está indicada para el corte de materiales de grandes dimensiones ofreciendo calidad, rapidez y precisión.

Descripción

Este modelo de máquina está fabricada con materiales de primera calidad.

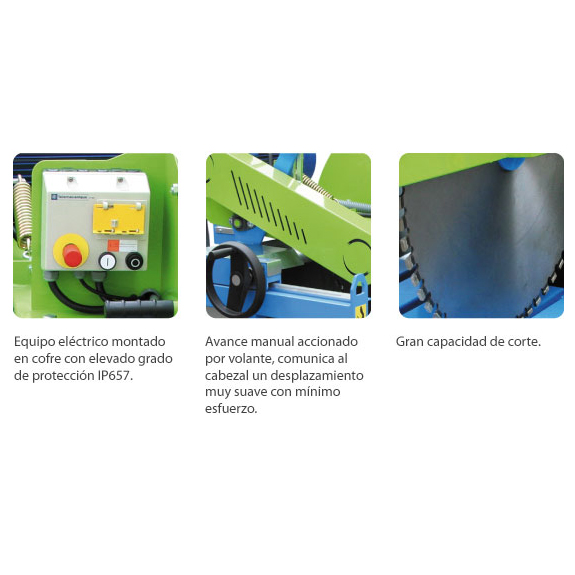

La herramienta de corte es un disco de diamante accionado por un motor eléctrico y refrigerado por agua impulsada por una bomba eléctrica. El avance del disco se realiza manualmente mediante transmisión y volante incorporado al cabezal de corte para su desplazamiento
Por su gran potencia y envergadura de disco, está indicada para el corte con precisión de materiales de grandes dimensiones.
Permite la elevación y descenso del cabezal de corte a distintas alturas, realizando esta operación de forma manual rápida y sencilla, mediante giro y bloqueo del cabezal con el mando previsto a tal fin.
El cabezal en el cual esta montado el motor, se mantiene de forma equilibrada cuando se anula el bloqueo del mismo, este equilibrio se consigue mediante un muelle que lo mantiene en suspensión.
El cabezal de corte permite realizar cortes de dos formas diferentes, una posición con altura de disco establecida y cabezal bloqueado para cortes longitudinales, y otra posición con el cabezal flotante para realizar cortes verticales.
El chasis construido en acero, evita vibraciones durante el corte consiguiendo un mayor rendimiento de los discos de diamante. La estructura monobloc descansa sobre cuatro ruedas dos de ellas con freno para facilitar el desplazamiento y estacionamiento de la máquina.
Dispone de un gran depósito de agua extraíble para su limpieza, fabricado en acero galvanizado. Todos los elementos más importantes en contacto con el agua son de material de acero galvanizado.
Construida conforme a Directiva Comunitaria.
El disco es accionado por transmisión de correas, totalmente silenciosa. ESPAÑOL
El resguardo del disco de corte se ha diseñado para que este sea refrigerado por ambas caras mediante agua impulsada por la bomba desde el depósito, y está prevista la posibilidad de conectar el grifo de la refrigeración a una red de agua externa. La bomba de refrigeración se pone en marcha simultáneamente con el motor.
Todos los rodamientos del motor con grado de estanqueidad aseguran una larga vida a sus elementos.
La estructura de la máquina está pintada al horno con pintura epoxy – poliéster lo que le confiere una alta resistencia a la superficie y mantiene la estructura protegida de la corrosión.
La equipación eléctrica cumple la normativa de seguridad comunitaria.
Máquina protegida con pantalla antisalpicaduras para evitar proyección de agua al entorno exterior de la máquina.
La sustitución del disco se realiza de forma rápida y sencilla retirando el lateral del resguardo del disco, el cual esta sujeto por elementos de fijación seguros, siendo necesario utilizar herramienta para su retirada.
Este modelo de máquina esta construida conforme a Directivas Comunitarias.
Fácil manejo en la realización del corte por volante, al ser el cabezal el que se desplaza sobre guías prismáticas montado sobre rodamientos estancos.
La máquina permite ser trasladada por medios de elevación haciendo uso de los cuatro elementos integrados en su estructura para utilizar eslingas o cadenas homologadas.

Especificaciones Técnicas

Motor	Eléctrico
Potencia	5,5 kW
Tensión	Trifásica
Voltaje	400 V
Frecuencia	50 Hz
Capacidad bandeja agua	87 L
Diámetro exterior disco	725 mm
Diámetro interior disco	60 mm
Profundidad máx. corte	272 mm
Longitud corte	910 mm
Corte inglete	No
R.P.M. Motor	1440
Peso	280 Kg
Longitud	1982 mm
Anchura	1207 mm
Altura	1425 mm
